SY2000E數字雙鉗相位伏安表：可顯示電壓和電流真有效值、相位、頻率、功率、功率因數等電參數，測量結果以向量圖、幅值、相位、功率等多種方式顯示；聯機APP；測量范圍：0-500V、0-10A，精度：電壓0.2級，電流0.5級，測相范圍：電流5mA-10A，電壓1V-500V

產品簡介
技術指標
產品配置

一、產品概述

SY2000E數字雙鉗相位伏安表是西安雙英科技股份有限公司于2019年新升級的一款手持式數字雙鉗相位伏安表。智能、快速、省電、精確、安全、穩定；外觀設計美觀大方，操作方便，廣泛適用于繼電保護、電能計量、防竊電等工作。

二、功能特點

1、可同時測量4路輸入（2路電壓、2路電流）信號。

2、2.4寸高分辨率（320*240）真彩色TFT顯示，可顯示電壓和電流真有效值、相位、頻率、功率、功率因數等電參數，測量結果以向量圖、幅值、相位、功率等多種方式顯示。

3、可實時顯示電壓、電流波形。

4、可顯示電壓、電流基波幅值、2～50次諧波含有率和柱狀圖，具有電能質量分析功能。

5、有手動、自動量程：測量時儀表會自動切換至最佳量程。也可根據個人習慣選擇手動量程。

6、工作狀態自動識別：儀表處于工作狀態時，不會自動關機，避免重復開關機的麻煩。但在沒有輸入信號時，能自動關機，節省電池消耗。

7、支持軟件校準，內部無硬件校準，穩定度好，年變差小。

8、配有藍牙和USB接口，可以連接安卓手機，利用聯機APP擴充更多功能：

1)連接后測量結果可以實時顯示，還可以顯示電壓、電流50次諧波分量，測量結果可以直接存儲在手機端。測量結果保存時可以添加文字備注，地理信息，附圖等多種信息，方便記錄現場。

2)測量結果可以實時共享至微信或QQ好友。

3)可以設定測量起止時間，測量間隔，實現趨勢圖記錄及顯示。

4)通過藍牙接口與手機無線連接，結果實時顯示，可以用于人不便讀數的現場。

5)USB接口連接時可以實時顯示電壓電流波形。

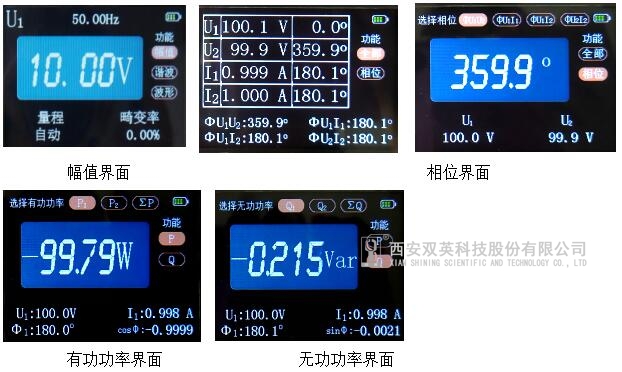

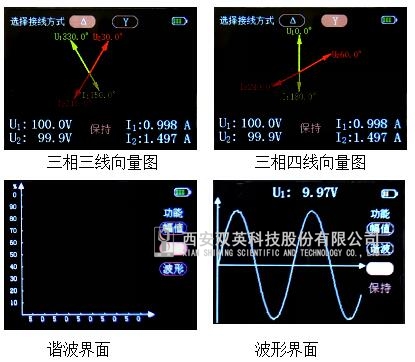

三、主要界面

1.基本誤差（在參比條件下的誤差極限）

參比條件：

影響量	參比值或范圍	允許偏差
環境溫度	23℃	±5℃
環境濕度	(45~75)%RH	—
工作電源	內置電池供電	—
外部電磁場干擾	應避免	—
工作位置	被測電流導線在鉗口中心位置	—
被測信號波形	正弦波（失真因子β），見注1	β=0.01
被測信號頻率	50HZ	1%
相位頻率測量時被測信號幅值范圍	電壓:100V±25V電流:1A±0.2A	—

表1：參比條件

基本誤差（在參比條件下的誤差極限）：

幅值測量誤差：

功能	量程	分辨率	準確度
電壓（U）（0～500V）	500V	1V	±0.2%量程
	200V	0.1V
	20V	0.01V
電流（I） (10A電流鉗)	10A	0.01A	±（0.3%讀數+0.2%量程）
	2A	0.001A
	200mA	0.1mA

表2：誤差表1

頻率、相位測量誤差：

結果類型	結果范圍	分辨率	誤差范圍
頻率	45Hz～65Hz	0.01Hz	±0.05Hz
相位	0～360°	0.1°	±1°見注2
功率因數（有功/無功）	-1.0000～1.0000	0.0001	---
功率（有功/無功--表格中為結果>0時，<0時類似）	0～9.999W	0.001W	±1%
	10.00W～99.99W	0.01W	±1%
	100.0W～999.9W	0.1W	±1%
	1000W～5000W	1W	±1%

表3：誤差表2
